Във версия AutoCAD Civil 3D 2011 Вие имате възможност да създавате оси в ляво и дясно от оста с автоматично уширение в хоризонталните криви. Когато посочите създадената централна ос (Alignment) в Ribbon менюто изберете възможността Offset Alignment. В прозореца Create Offset Alignments е добавена секцията Widening Criteria.
В тази секция е необходимо да изберете Add widening around curves и след това да изберете една от двете възможности:
- Specify widening through design standards – Изчислява уширението от таблични данни на базата на зададената в участъка скорост (Задава се в Design Criteria секцията на Alignment Properties на Централната Ос) и радиуса на хоризонталната крива. Можете да избирате още дали да бъде уширявано само във вътрешния ръб или и от двете страни, както и да указвате дължините на преходите и процентите на застъпване на уширението в прав участък и крива или при наличие на преходна крива.
- Specify widening manually – Можете да впишете фиксирана стойност на уширението, която AutoCAD Civil 3D автоматично да добави към всяка крива и да укажете дължината на прехода.

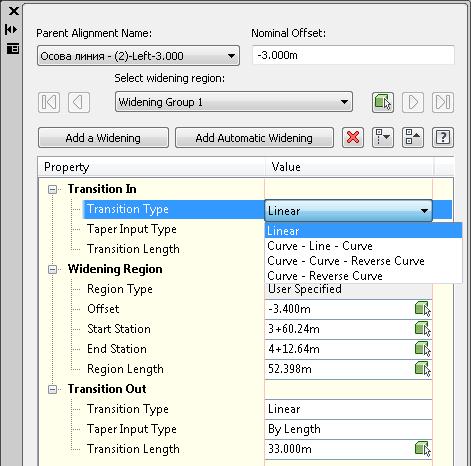

Всяко едно от уширенията в offset alignments може да бъде редактирано, като се избере опцията Offset Parameters от Ribbon менюто при избрана странична ос. Тук могат да се променят вида на прехода (линеен, крива-линия-крива и др.), както и параметрите на прехода и уширението.
В тази секция е необходимо да изберете Add widening around curves и след това да изберете една от двете възможности:
· Specify widening through design standards – Изчислява уширението от таблични данни на базата на зададената в участъка скорост (Задава се в Design Criteria секцията на Alignment Properties на Централната Ос) и радиуса на хоризонталната крива. Можете да избирате още дали да бъде уширявано само във вътрешния ръб или и от двете страни, както и да указвате дължините на преходите и процентите на застъпване на уширението в прав участък и крива или при наличие на преходна крива.
· Specify widening manually – Можете да впишете фиксирана стойност на уширението, която AutoCAD Civil 3D автоматично да добави към всяка крива и да укажете дължината на прехода.
Всяко едно от уширенията в offset alignments може да бъде редактирано, като се избере опцията Offset Parameters от Ribbon менюто при избрана странична ос. Тук могат да се променят вида на прехода (линеен, крива-линия-крива и др.), както и параметрите на прехода и уширението.
