Начините за създаване на профилни линии по зададена ос в Civil 3D са три – по терен, с изчертаване или по текстови файл:
1. Създаване на профилна линия по терен (Create Profile from Surface)

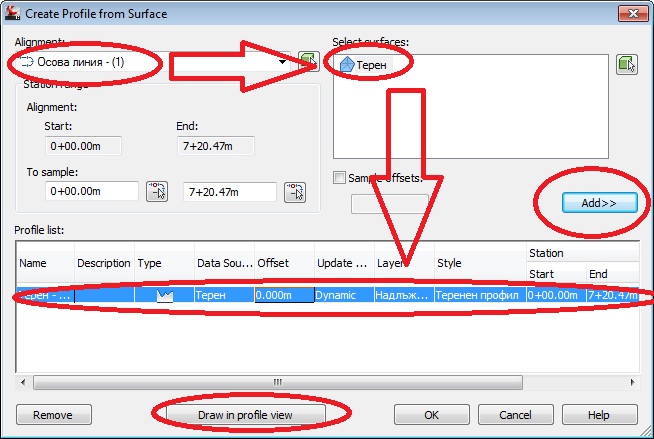

Необходимо е да имаме теренна повърхнина (Surface) и да сме прокарали хоризонтална ос (Alignment). От Profiles-> Create Profile from Surface можете да проектирате осовата линия върху теренната повърхнина и да я визуализирате в профилен изглед от бутона Draw in Profile View.
2. Създаване на профилна линия чрез изчертаване (Create Profile from Layout)
Необходимо е да имате само хоризонтална ос, но можете да нямате създаден терен или профилна линия по терена.
Трябва да създадете и профилен изглед по оста чрез Profiles-> Create Profile View. Ще получите профилен изглед, който може да има нулева височина, ако нямате нито една профилна линия по оста (ако имате теренна линия, тя ще се покаже в профилния изглед). Можете да промените височината на профилния изглед като изберете с десен клик Profile View Properties и в секцията Elevations изберете User specified elevation и зададете интервал, в който да изчертавате профилната линия.

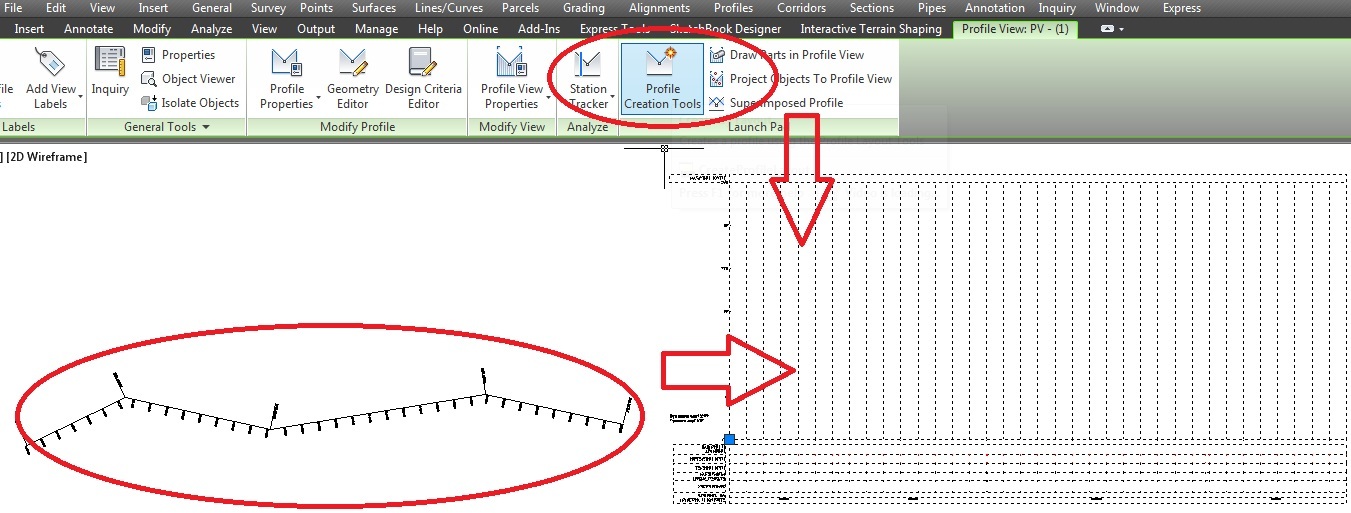

Можете да започнете с изчертаването на профилната линия ако изберете профилния изглед и изберете от Ribbon менюто Profile Creation Tools или от Profiles-> Create Profile by Layout.
3. Създаване на профилна линия от текстови файл (Create Profile from File)
Отново е необходимо да имате само хоризонтална ос и може да нямате теренна повърхнина. Можете да приложите същия метод за създаване на профилен изглед като в т.2., за да има къде да визуализирате профилната линия. После изберете от Profiles-> Create Profile from File и трябва да посочите текстови файл (разширение txt), в което да са подредени редове с разделени с интервал две колони – Първата колона е за пикетната точка, а втората е за съответната кота на тази точка.
Пример:
0 515.45
50 518.67
100 520.13
150 520.29
……………
Това ще направи нивелетни чупки на станции 0,50,100,150 и т.н, като всяка чупка ще е на съответстващата им кота във втората колона.
