В новия Advanced Road Design за AutoCAD е добавено менюто Alignment, с което можете да създавате и редактирате осови линии. Тук ще разгледаме възможността за създаване на осова линия чрез командата Create Alignment.

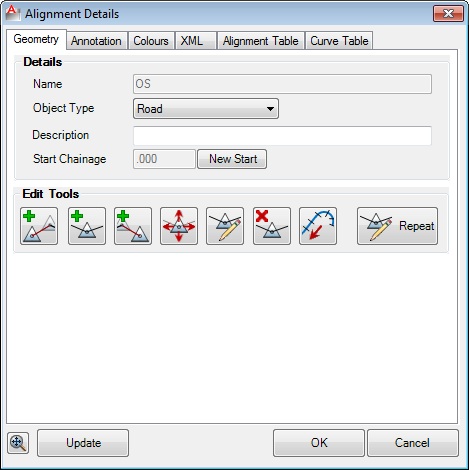

За да използвате тази команда, трябва да имате предварително изчертана двумерна полилиния в моделното пространство на AutoCAD. Когато я изберете Advanced Road Design ще превърне полилинията в Ос (Alignment) и в прозореца Alignment Details ще Ви предостави възможност за добавяне на хоризонтални криви с преходи, за вмъкване, преместване или изтриване на характерни точки, или за отместване на километража от началото на оста.

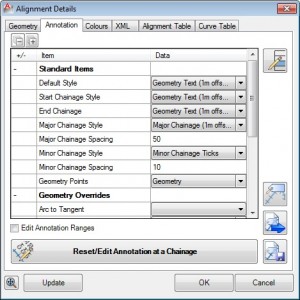

В следващата секция Annotation на прозореца Alignment Details можете да добавите стилове на надписите по протежението на оста. От падащите списъци имате предварително дефинирани стилове, но Вие можете да ги променяте или да си създадете нови, които по-добре да представят проектната ос. Имате възможност за промяна на кодовете за начало и край на отделните елементи и също да отмествате застъпващи се етикети, като те си запазват динамичната връзка с оста.
В следващата секция Colours можете да зададете цвета и типа на линията на всеки един от кодовете на типовия напречен профил, което значително подобрява визуализацията в план. XML секцията на прозореца Alignment Details Ви позволява да извлечете LandXML файл, който след това да използвате в AutoCAD Civil 3D или в друго приложение.

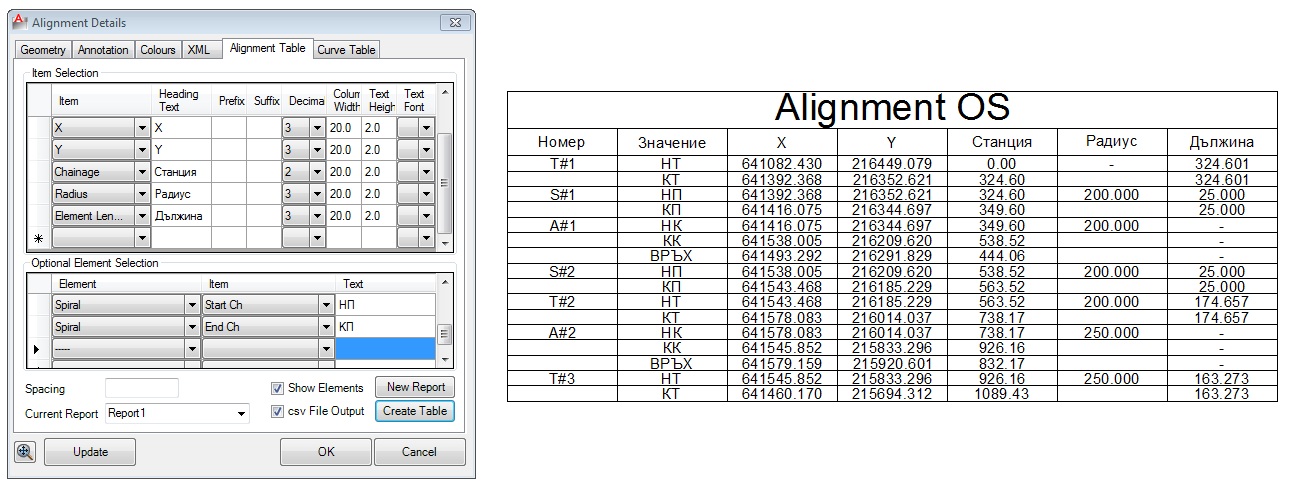

В Alignment Table програмата Ви дава възможност да извлечете таблица в моделното пространство или във външен CSV файл на всички елементи от оста.
В следващата секция Curve Table можете да вмъкнете таблици за всяка от кривите по оста.
