Autodesk разширяват възможностите на AutoCAD Civil 3D 2012 по отношение на изготвяне на картограми на земните работи.
Разширението можете да свалите оттук: AutoCAD Civil 3D 2012 Cartogramma Extension като избирате кой от файловете да се инсталира (за 32 или 64 битов Civil 3D и на Английски или Руски език)

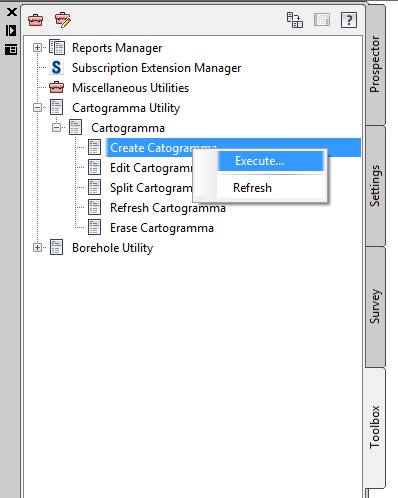

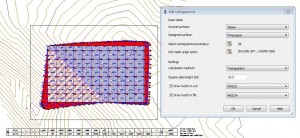

Необходимо е да имате две повърхнини (Теренна и Проектна) и да имате затворена полилиния, която ще бъде гранична за създадената картограма. Избирате от Toolbox палета на Civil 3D опцията Create Cartogramma. След това показвате двете повърхнини и затворената полилиния за граница, като също така трябва да изберете и начална точка, от която да направи план-квадратната мрежа.
